GB/T22638的本部分規定了鋁箔針孔的檢測方法。

本部分適用于鋁箔針孔數量及直徑的檢測

本部分也適用于鋁箔輥眼孔徑的檢測。

3.針孔

鋁箔表面迎光可見的不規則小孔,最大直徑通常不大于0.2 mm。

注:改寫GB/T 26492.4- 2011,定義 2.24.

4方法原理

利用鋁箔針孔的透光性.在規定的環境及燈箱光源下檢測針孔的數量及直徑。

5儀器與設備

5.1 觀察室及針孔箱

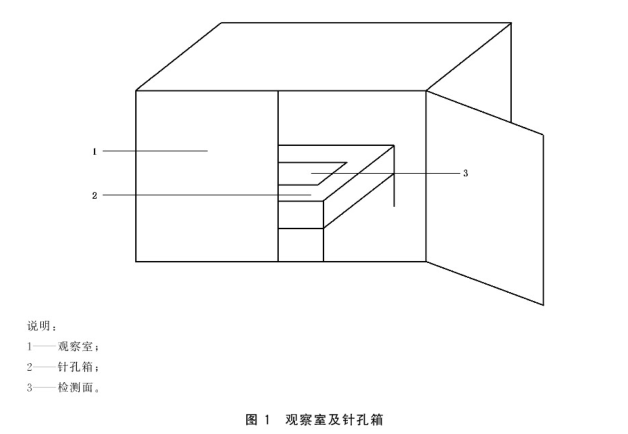

5.1.1 觀察室及針孔箱示意圖見圖1。

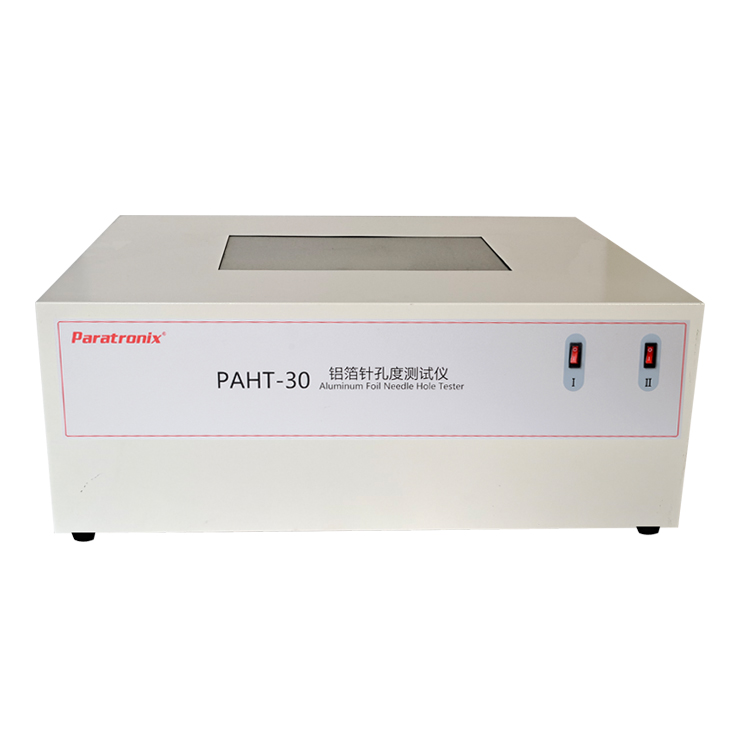

檢測儀器：PAHT-30鋁箔針孔度測試儀

5.1.2針孔箱宜為木質箱.箱體上表面為--塊厚度為5mm的磨砂玻璃,磨砂玻璃表面留出適宜面積的檢測面.檢測面面積宜不小于0.1m',四周不得透光。

5.1.3針孔箱箱內有發光源,磨砂玻璃透射光照度應為10001x~1500lx,光線在檢測面上均勻分布。

5.1.4試樣檢測面上方觀察區域環境光照度應為20 1x~50 lx。

5.2讀數顯微鏡

讀數顯微鏡,放大倍數10倍~20倍。

6試樣

6.1將鋁箔卷外層起皺部分去除后,從箔卷上截取整幅寬的試樣。

6.2試樣表面應平整,不應有起皺、壓折現象。

6.3針孔數量檢測試樣尺寸應盡可能等于或大于檢測面尺寸。試樣未能覆蓋檢測面時,應對未覆蓋部分進行遮擋,以保證檢測結果準確。

6.4針孔直徑檢測試樣應大于讀數顯微鏡物鏡面積。

7檢測步驟

7.1針孔數量的檢測

7.1.1 在觀察室內,將待測鋁箔放在針孔箱檢測面上對可見針孔進行計數.忽略直徑小于0.02 mm的針孔。

7.1.2 觀察距離約為0.5 m.觀察者視力(或矯正視力)不低于5.0。

7.1.3鋁箔暗面為檢查面。

7.1.4當檢測鋁箔用途為電力電容器時,宜采用中間截去25.4mmX25.4mm(或100mmX100mm)

面積的檢查框在鋁箔.上移動,對最密集處可見針孔進行計數。

7.2針孔直徑的檢測

7.2.1將 帶針孔鋁箔暗面朝上放在針孔箱上。

7.2.2將讀數顯微鏡置于鋁箔上，調節顯微鏡十字準線,使針孔處于視野的中央。

7.2.3先旋動粗準焦螺旋,再旋動細準焦螺旋,直到看清針孔邊緣。

7.2.4調節顯微鏡十字準線,使其與針孔左邊緣相切,記錄顯微鏡讀數R。。

7.2.5調節顯微鏡十字準線,使其與針孔右邊緣相切,記錄顯微鏡讀數Rr。

???
