2024-01-17 09:17
已查看81次
QB/T 1130塑料直角撕裂性能試驗方法
1主題內(nèi)容與適用范圍
本標準規(guī)定了塑料薄膜和薄片直角撕裂性能試驗方法。
本標準適用于塑料薄膜、薄片及其他類似的塑料材料。.
2引用標準
GB1040塑料拉伸試驗方法
GB 2918塑料 試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境
GB 6672塑料薄 膜和薄片厚度的測定機械測量法
3原理
對標準試樣施加拉伸負荷,使試樣在直角口處撕裂,測定試樣的撕裂負荷或撕裂強度。
4試驗儀器
4.1符合GB1040要求并能滿足試驗速度要求的拉伸試驗機。
4.2符合 GB 6672要求的厚度測量儀器。

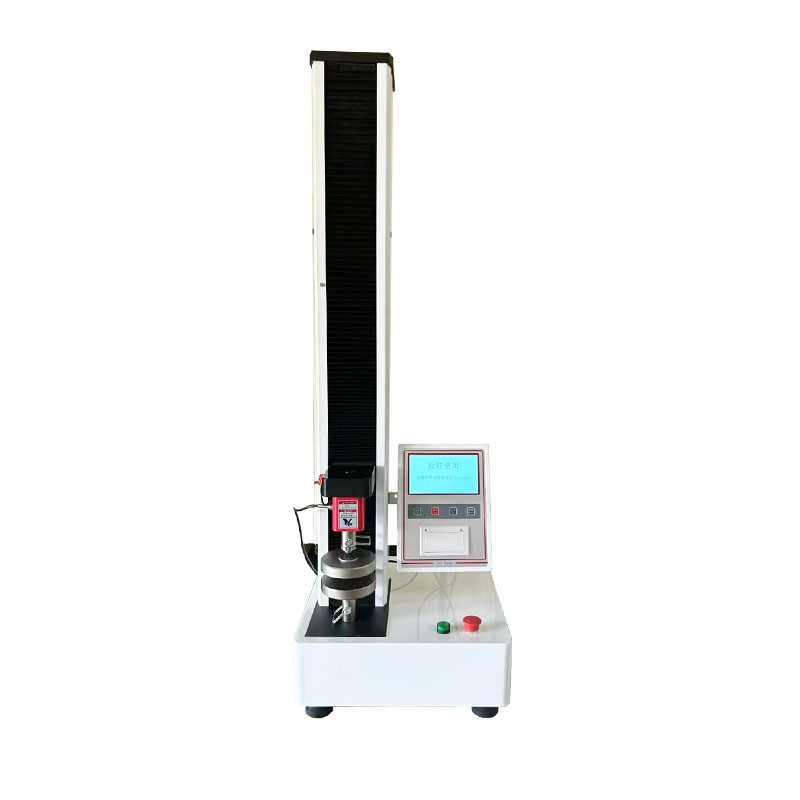

測量儀器：ETT-AM多用途拉力試驗機
5試樣

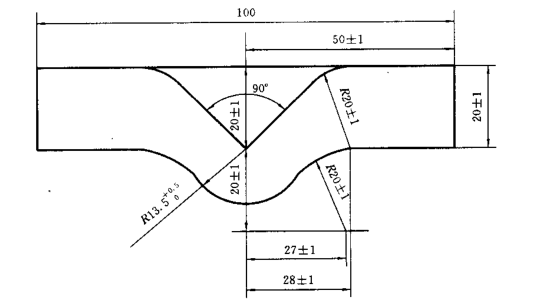

5.1 試樣的形狀和尺寸如圖所示:
5.2縱橫方向的試樣各不少于5個。在受到拉伸試驗機量程限制的情況下允許采用疊合試樣組進行試驗，此時試樣不少于3組,每組5片。單片試樣和疊合試樣組的測試結果不可比較。疊合試樣組不適用于泡沫片。
5.3 以試樣撕裂時的裂口擴展方向作為試樣方向。
5.4試樣直角口 處應無裂縫及傷痕。
6試樣的狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境
按GB 2918規(guī)定的標準環(huán)境正常偏差范圍進行,狀態(tài)調(diào)節(jié)時間至少4 h,并在同樣條件下進行試驗。
7試驗步驟
7.1 按GB 6672測量試樣或疊合試樣組直角口處的厚度作為試樣厚度。
7.2 將試樣夾在試驗機夾具上,夾入部分不大于22 mm,并使其受力方向與試樣方向垂直。
7.3 在(200士20) mm/min的試驗速度下進行試驗,記錄試驗過程中的最大負荷值。
8結果表示
8.1以試樣撕裂過程中的最大負荷值作為直角撕裂負荷,N。
8.2直角撕裂強
8.3試驗結果以所有試樣直角撕裂負荷或直角撕裂強度的算術平均值表示。試驗結果的有效數(shù)字取二位或按產(chǎn)品標準規(guī)定。
9試驗報告
試驗報告應包括下列內(nèi)容:
a.本標準名稱、編號:
b.樣品的類型、生產(chǎn)日期等說明;
c.試樣的方向:如果需要,注明每一試樣或疊合試樣組厚度、試樣或疊合試樣組的平均厚度和數(shù)量;
d.如使用疊合試樣組應注明;
e.試驗結果:如果需要,注明單個試樣測試結果和標準偏差;
f.試驗日期;
g.試樣和試驗中所有與本標準不-一致或本標準未規(guī)定的情況。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟南市天橋區(qū)藍翔路15號
聯(lián)系我們
