本法適用于塑料復(fù)合在塑料或其他基材(如鋁箔、紙等)，上的各種軟質(zhì)、硬質(zhì)復(fù)合塑料材料剝離強度的測定。

剝離強度系指將規(guī)定寬度的試樣，在一定速度下，進行T型剝離，測定得到的復(fù)合層與基材的平均剝離力。

檢測儀器推薦：ETT-AM材料試驗機

測定法取試樣適量， 將試樣寬度方向兩端除去50 mm,均勻截取縱、橫向?qū)挾葹?5.0 mm士+0.1 mm,長度200 mm的試樣各5條。復(fù)合方向為縱向。試樣應(yīng)在溫度23 C士2 C,相對濕度50%士5%的環(huán)境中，

放置4小時以上，并在上述條件下進行試驗。

沿試樣長度方向--端將復(fù)合層與基材預(yù)先剝開50mm,被剝開部分不得有明顯損傷。若試樣不易剝開，可將試樣- -端約20 mm浸入適當?shù)娜軇?常用乙酸乙酯、丙酮)中處理，揮發(fā)后，再進行剝離強度的試驗。

若復(fù)合層經(jīng)上述方法的處理，仍不能與基材分離,則試驗不可進行，判定為不能剝離。

將試樣剝開部分的兩端分別夾在試驗機上下夾具中，使試樣剝開部分的縱軸與上、下夾具中心連線重合,并松緊適宜。試驗時，未剝開部分與拉伸方向呈T型，見圖1.試驗速度為300 mm/min士30 mm/min,記錄試樣剝離過程中的剝離力曲線。

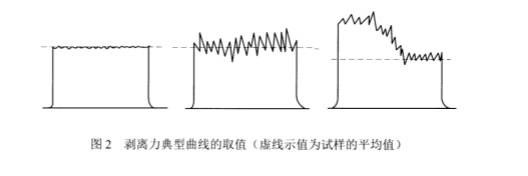

試驗結(jié)果參照圖 2三種典型曲線采取其中相近的一種取值方法，算出每個試樣平均剝離強度.每組試樣分別計算其縱、橫向剝離強度算術(shù)平均值為試驗結(jié)果，取兩位有效數(shù)字，單位以N/15 mm表示。

若復(fù)合層不能剝離或復(fù)合層斷裂時，其剝離強度為合格。

???

GB/T 2792-2014膠粘帶

膠帶剝離力也可稱為剝離強度，指

2024-04-02 09:38:04

查看更多 >

?

YBB00102003-2015剝離

本法適用于塑料復(fù)合在塑料或其他

2024-04-01 09:14:38

查看更多 >

?

QBT 2358塑料薄膜包

1設(shè)備與量具 1.1設(shè)備推薦：ETT-AM拉

2024-04-01 09:05:41

查看更多 >

?

GB T 15812.1一2005非

GB T 15812.1一2005非血管內(nèi)導(dǎo)管 第

2024-03-29 09:39:31

查看更多 >

?

YY／T0698.5-2009透氣

YY／T0698.5-2009最終滅菌醫(yī)療器械包

2024-03-29 09:38:33

查看更多 >

?

塑料薄膜與薄片

塑料薄膜與薄片水蒸氣透過性能測

2024-03-28 09:23:06

查看更多 >

?
