中國藥典4008熱合強度測定法

2024-07-24 09:30

已查看88次

對于熱合在一起的材料,用從接觸面進行分離時產(chǎn)生的力，反映材料的熱合強度。熱合強度系指將規(guī)定寬度的試樣,在一定速度下，進行T型分離或斷裂時的最大載荷。

本法適用于塑料熱合在塑料或其他基材(如鋁箔等)上的熱合強度及塑料復(fù)合袋的熱合強度的測定。

檢測儀器：

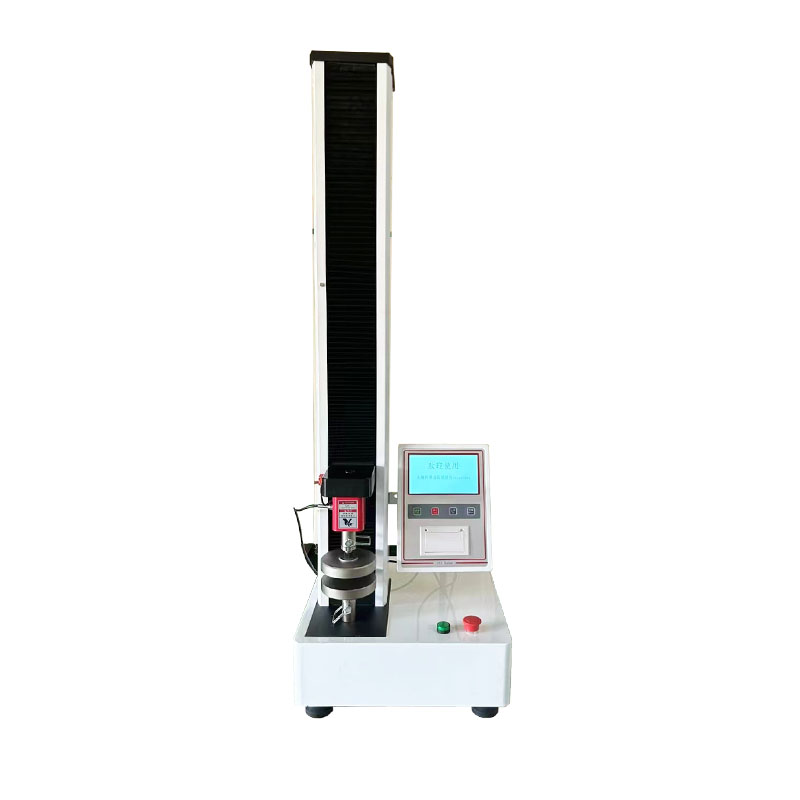

ETT-AM多種材料試驗機


儀器裝置可用材料試驗機進行測定，或能滿足本試驗要求的其他裝置。儀器的示值誤差應(yīng)在實際值的±1%以內(nèi)。

材料：

試驗環(huán)境應(yīng)在溫度23℃士2℃，相對濕度50%士5%環(huán)境條件下進行以下試驗。

試樣制備根據(jù)產(chǎn)品項下規(guī)定的熱合條件,裁取合適大小的樣品在熱封儀上進行熱合。從熱合中間部位縱向、橫向裁取15.0mm土0.1mm寬的試樣各5條。試樣應(yīng)在溫度23℃士2℃，相對濕度50%士5%環(huán)境中放置4小時以上。

袋：

試驗環(huán)境樣品應(yīng)在溫度23℃士2℃、相對濕度50%士5%的環(huán)境中放置4小時以上，并在此條件下進行以下試驗。

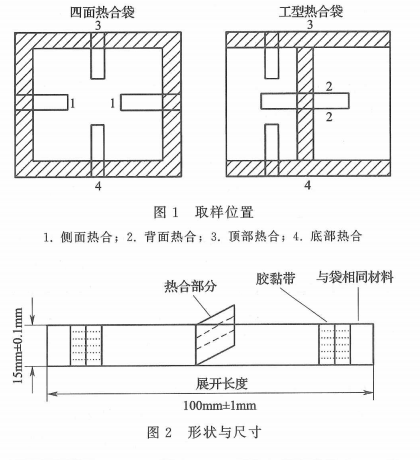

試樣制備如圖1所示,分別在袋的不同熱合部位,裁取15.Omm士0.1mm寬的試樣總共10條，各部位取樣條數(shù)相差不得超過1條。展開長度100mm士1mm，若展開長度不足100mm土1mm時，可按圖⒉所示,用膠黏帶粘接與袋相同材料，使試樣展開長度滿足100mm土1mm要求。

測定法―取試樣,以熱合部位為中心，打開呈180°，把試樣的兩端夾在試驗機的兩個夾具上，試樣軸線應(yīng)與上下夾具中心線相重合，并要求松緊適宜，以防止試驗前試樣滑脫或斷裂在夾具內(nèi)。夾具間距離為50mm，試驗速度為300mm/ min土30mm/ min，讀取試樣分離或斷裂時的最大載荷。

若試樣斷在夾具內(nèi)，則此試樣作廢，另取試樣重做。結(jié)果判定惇試驗結(jié)果，材料以縱向、橫向10個試樣的算術(shù)平均值,袋以不同熱合部位10個試樣的平均值作為該樣品的熱合強度，單位以N/15mm表示。

上一篇：水蒸氣透過率測試儀檢測塑料薄膜和薄片水蒸氣透過率-電解傳感器法下一篇：YY∕T 1797-2021 內(nèi)窺鏡手術(shù)器械腔鏡切割吻合器及組件耐壓性能測試
